河北威美環保濕式靜電除塵器主要由殼體、陽極裝置、陰極裝置、絕緣箱、沖洗系統及高壓恒流源等組成。

濕式靜電除塵器各個部位的功能：

1、電除霧器殼體：一般為鋼襯玻璃鱗片等耐腐蝕材料。分為立式結構和臥式結構。殼體外形分為圓形和方形。根據實際情況，可設置在脫硫塔上部，也可單獨設置。

2、進氣方式：根據實際情況可有不同的設置。

立式結構：下部進氣，上部出氣;也可上部進氣，下部出氣。

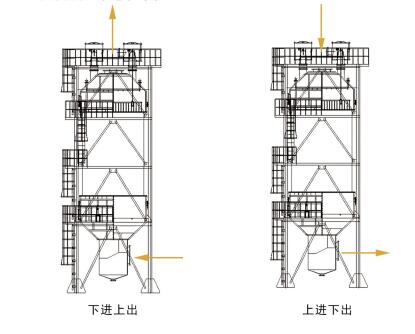

濕式靜電除塵器立式結構進氣方式

臥式結構：平進平出等。

3、集塵極陽極管束：選用耐腐蝕的材料，各種材料有各自的優缺點，根據介質成分和溫度等實際情況選用。脫硫煙氣因處理氣量大，陽極一般為極板式和蜂窩式;其它用的多是圓管式和蜂窩式。河北威美環保濕式靜電除塵器采用的是蜂窩式。濕電陽極管 http://www.cherryacademic.com/cpshow89.html

威美環保組裝好的集塵極-陽極管束

4、放電陰極：有多種材質和型號可選用。根據氣體條件選用耐腐蝕的材料，主要有以下幾種：不銹鋼、鉛銻合金、鈦合金。陰極線:http://www.cherryacademic.com/cpshow139.html

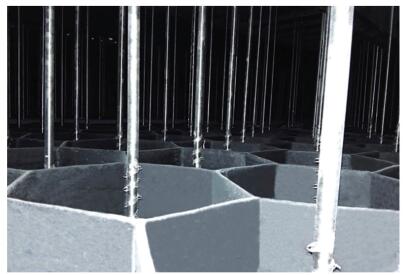

濕式靜電除塵器陰極線吊掛示意圖

5、絕緣裝置：主要加熱方式有電加熱、熱風加熱。防止絕緣箱內絕緣石英管結露爬電。

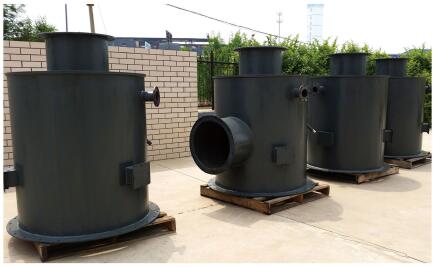

濕式靜電除塵器絕緣箱

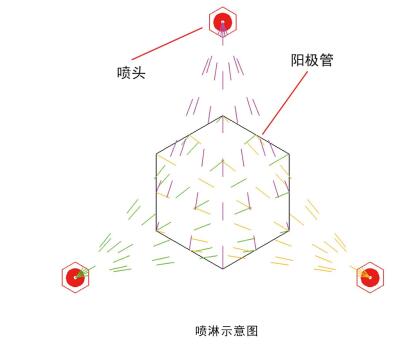

6、沖洗系統：間斷沖洗或連續沖洗。

在腐蝕性氣體環境中運行，殼體及內部各部件必須使用防腐材料制造和防腐處理。
